Hliníkové puzdro

Čo je to puzdro s hliníkovým závitom?

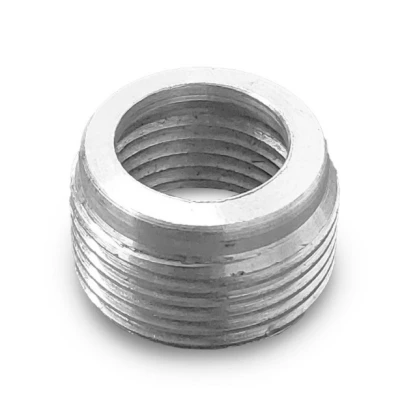

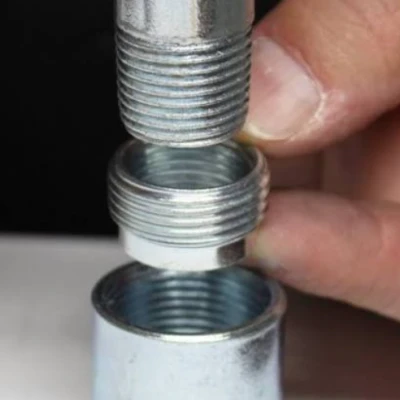

Anhliníkové redukčné puzdro so závitomje potrubná armatúra s -do{1}}vnútorným závitom, ktorá sa používa na zmenšenie väčšieho závitového spojenia na menšie. Väčší vonkajší závit sa zaskrutkuje do otvoru s vnútorným závitom, zatiaľ čo menší vnútorný závit prijme menšie potrubie alebo tvarovku s vonkajším -závitom.

Na rozdiel od hliníkovej spojky, ktorá bežne spája dve rúry alebo tvarovky so zodpovedajúcimi veľkosťami pripojenia, redukčná objímka mení veľkosť závitového spojenia v jedinej kompaktnej tvarovke. Bežné konfigurácie zahŕňajú2″ NPT samec × 1″ NPT samica, 1½″ NPT samec × 1″ NPT samica, a1″ NPT samec × ½″ NPT samica.

GNEE dodáva hliníkové redukčné puzdrá so závitom6061, 6063 a iné vhodné zliatiny hliníka, s NPT, BSPT, BSPP alebo metrickými závitmi dostupnými podľa aplikácie. Zákazkové kombinácie závitov, rozmery a povrchové úpravy môžu byť tiež vyrobené podľa zákazníckych výkresov alebo špecifikácií.

Špecifikácie hliníkového puzdra

Hliníkové redukčné puzdro

Hliníkové šesťhranné puzdro

Štandardné kombinácie veľkostí

Veľký koniec je vonkajší závit; malý koniec je vnútorný závit.

Toto sú bežné nominálne kombinácie, nie tvrdenie, že každá je štandardizovaná podľa ASME B16.52. BSP a metrické kombinácie muž × žena sú tiež k dispozícii - povedzte nám oba konce.

Zliatiny hliníkových puzdier so závitom

Zliatiny 5xxx (5083) nie sú tepelne upraviteľné, takže T-temperácie sa neuplatňujú. Väčšina závitových hliníkových puzdier je opracovaná z 6061-T6 bar. Povedzte nám aplikáciu a my vám odporúčame zliatinu a temperovanie.

Hliníkové puzdrové závity

NPT, BSPT a BSPP sú rôzne systémy. Nie sú zameniteľné, aj keď čísla veľkostí vyzerajú rovnako. Vždy uveďte štandard závitu pre oba konce, napr. . 2″ NPT samec × 1″ NPT samica alebo 2″ BSPT samec × 1″ BSPP samica.

Puzdro vs. redukcia

Pravidlo: použite puzdro na zníženie závitového portu; použite redukciu na spojenie rúr rôznych veľkostí v chode.

Aplikácie hliníkových puzdier

Porty vybavenia– zredukujte veľký závitový otvor na čerpadle, ventile, potrubí alebo manometru na menšie potrubie

Stlačený vzduch– Puzdrá 6061-T6 v kompatibilných nízkotlakových a strednotlakových vzduchových vedeniach (potvrďte menovitý tlak)

Prístrojové vybavenie– malé priechodky na zmenšenie meracích a prístrojových portov

Marine– 5083 puzdier, kde záleží na odolnosti proti korózii (ubezpečte sa, že zliatina vyhovuje vašej vode a okolitým kovom)

Všeobecné priemyselné potrubia a údržba

Ak vaša linka nesie silné chemikálie alebo horúce médiá, povedzte nám najskôr médium a teplotu. Neodporúčame hliník tam, kde nebola skontrolovaná zliatina, tlak alebo médium.

Porty vybavenia

Stlačený vzduch

Prístrojové vybavenie

Marine

Všeobecné priemyselné potrubia a údržba

Tlak a teplota

Pre „hliníkové puzdro“ neexistuje jednotný tlak. Bezpečnosť závisí od veľkosti, hrúbky steny, zliatiny a tvrdosti, typu závitu a teploty. Hliník pri vysokej teplote stráca pevnosť, takže hodnotenie platí len pre dizajn a prevádzkové podmienky, na ktorých sa dohodneme.

Pošlite nám svoj pracovný tlak a teplotu a my vám pred výrobou potvrdíme návrh. Neaplikujeme jedno hodnotenie prikrývky na každé puzdro.

Kontaktujte našich inžinierov

Kontrola kvality

Materiál – certifikát mlyna a PMI na vyžiadanie

Rozmery – skontrolované podľa schváleného výkresu

Závity – kontrolované správnym meradlom pre NPT, BSPT, BSPP alebo metrické

Vizuálne – bez otrepov, škrabancov alebo poškodenia závitov

Tvrdosť – ak to vyžaduje materiálová špecifikácia

Skúška tlaku/tesnosti – na vyžiadanie, podľa vašej špecifikácie

Materiálový certifikát (MTC) – požiadavky na objednávku

Povrchové úpravy

Hrúbka povlaku nesmie zasahovať do záberu závitu alebo akceptácie meradla. V prípade potreby kontrolujeme závity po potiahnutí.

Vlastné puzdrá (OEM)

Pošlite výkres, vzorku alebo CAD súbor a my vyrobíme:

Akákoľvek kombinácia vonkajší x vnútorný závit (NPT / BSPT / BSPP / metrický)

Neštandardné veľkosti a dĺžky

Vlastné šesťhranné alebo okrúhle rozmery tela

Špeciálne zahĺbenia

Vlastná zliatina a tempera

Špeciálna povrchová úprava a kontrola

Obchodné podmienky

Balenie

Chrániče závitov na odkrytých závitoch

Individuálna plastová ochrana tam, kde je to potrebné

Kartóny na drobné príslušenstvo; drevené debny alebo palety na voľne ložené

Vodotesný vonkajší obal na export

Štítky podľa vašich pokynov

FAQ



Otázka: Čo je hliníkové puzdro?

A: Závitová redukčná armatúra s väčším vonkajším závitom a menším vnútorným závitom. Redukuje závitové spojenie z jednej veľkosti na druhú v jednom kuse.

Otázka: Objímka a redukcia - aký je rozdiel?

Odpoveď: Puzdro má vonkajší závit x vnútorný závit a zmenšuje závitový otvor. Redukcia spája dve veľkosti rúr v linke a je zvyčajne zváraná.

Otázka: Je puzdro samec alebo samica?

Odpoveď: Štandardné redukčné puzdro má väčší samčí koniec a menší samičí koniec. Pri objednávke uveďte obe.

Otázka: Môžete vyrobiť hliníkové puzdrá 6061?

Odpoveď: Áno. 6061-T6 je štandardná voľba pre obrobené závitové puzdrá.

Otázka: Vyrábate hliníkové puzdrá NPT a BSP?

Odpoveď: Áno - NPT, BSPT, BSPP a metrika. Uveďte normu závitu; nie sú zameniteľné.

Otázka: Čo je šesťhranné puzdro?

Odpoveď: Redukčné puzdro so šesťhranným telom, takže ho môžete utiahnuť alebo odstrániť kľúčom.

Otázka: Vzťahuje sa ASME B16.52 na hliníkové puzdrá?

A: B16.52 pokrýva kované hliníkové armatúry. Tyčové-obrobené puzdro nie je automaticky v súlade s B16.52. Potvrdíme platný štandard na vašu objednávku.

Otázka: Môžete si vyrobiť puzdrá na mieru?

Odpoveď: Áno - vlastné kombinácie muž × žena, veľkosti, rozmery tela, zliatiny a povrchové úpravy z vášho výkresu alebo vzorky.

Otázka: Čo pošlem za cenovú ponuku?

Odpoveď: Veľkosť vonkajšieho závitu, veľkosť vnútorného závitu, štandard závitu, zliatina a teplota, množstvo a akékoľvek požiadavky na výkres alebo špeciálnu kontrolu.
