Spojka hliníkových rúr – so závitom, vlastné veľkosti

GNEE vyrába hliníkové potrubné spojky pre odnímateľné spoje v priemyselných potrubiach. Troj{1}}dielna spojka umožňuje odpojiť časť potrubia kvôli údržbe bez otáčania, rezania alebo demontáže celého potrubia.

Dodávame hliníkové spojky v 6061, 6063, 6082, 5083 a 5086 s možnosťami NPT, BSPT, BSPP a metrickým závitom. Štandardné veľkosti sú k dispozícii od ½″ do 4″, na požiadanie sú k dispozícii vlastné veľkosti až do 8″.

Pred objednaním si overte štyri kľúčové body: nominálnu veľkosť potrubia, štandard a konfiguráciu závitu, pracovný tlak a teplotu a spôsob tesnenia. GNEE môže vyrábať štandardné alebo zákazkové hliníkové spojky podľa výkresov, vzoriek a požiadaviek aplikácie.

Špecifikácie hliníkových spojov

Muž × Muž

CNC hliníková spojka

Hliníková únia

hliníkové rúrkové spojky Veľkosti

Veľkosť palca je nominálna veľkosť potrubia (NPS), nie vonkajší priemer telesa spojky. OD tela, dĺžka, veľkosť matice a dĺžka závitu závisia od konštrukcie. Pre náhradnú spojku pošlite výkres alebo starú armatúru a my ju spárujeme.

Kontaktujte našich inžinierov

hliníkové spojky Zliatiny

Zliatiny 5xxx (5083, 5086) nie sú tepelne upraviteľné, takže T-neuplatňujú sa temperovanie. 6063 je hlavne zliatina na vytláčanie. Väčšina hliníkových spojov je opracovaná z 6061 alebo 6082 bar alebo kovania. Ak si nie ste istý, povedzte nám aplikáciu a zliatinu odporúčame.

hliníkové spojky Závity

NPT a BSP sú rôzne systémy vlákien. Nie sú zameniteľné, aj keď čísla veľkostí vyzerajú rovnako. Pred objednaním skontrolujte závit na potrubí alebo zariadení, ktoré pripájate.

Aplikácie hliníkových potrubných spojov

Toto sú každodenné úlohy, pre ktoré dodávame hliníkové spojky:

• Stlačený vzduch a pneumatické vedenia– odpojte body okolo kompresorov, filtrov, regulátorov a sušičiek
• Potrubie na vodu a všeobecné inžinierske siete
• Pripojenie strojov a zariadení– čerpadlá, ventily, filtre, tlakomery a nástroje, ktoré si vyžadujú pravidelnú údržbu
• Miesta údržby v priemyselných linkách– všade tam, kde sa musí zložiť časť potrubia na čistenie alebo opravu
• Námorné systémy s 5083/5086– potrubie trupu a paluby (uistite sa, že zliatina vyhovuje vašej vode a podmienkam inštalácie)

Ak vaša linka nesie silné chemikálie alebo horúce médiá, povedzte nám najskôr médium a teplotu. Neodporúčame hliník tam, kde nebola skontrolovaná zliatina, tlak alebo médium.

Potrubie pre všeobecné úžitkové vody

Stlačený vzduch a pneumatické vedenia

Body údržby

Pripojenie strojov a zariadení

Utesnenie

Ako tesnenie spoja závisí od konštrukcie:

Sedadlo z kovu-na{1}}kov– opracované plochy stlačené k sebe maticou

Tesnenie

O-krúžok– zvyčajne s paralelnými vláknami, ako je BSPP

Vlastné usporiadaniena výkres

Pred výrobou potvrďte spôsob tesnenia, materiál tesnenia a pracovný tlak. Pre tlakový servis vieme zabezpečiť tlakovú skúšku alebo skúšku tesnosti.

Tlak a teplota spojky hliníkovej rúry

Pre "hliníkový spoj" neexistuje jednotný tlak. Bezpečnosť závisí od veľkosti, hrúbky steny, zliatiny a tvrdosti, typu závitu, konštrukcie tesnenia a teploty. Hliník tiež stráca pevnosť pri vysokej teplote, takže hodnotenie platí len pre dizajn a prevádzkové podmienky, na ktorých sa dohodneme.

Ak chcete presne citovať, pošlite nám:

Nominálna veľkosť a závit – napr. . 1″ NPT samica × samica

Zliatina a tempera – napr. . 6061-T6

Pracovný tlak a skúšobný tlak

Prevádzková teplota a servisné médium

Množstvo

Výkres, súbor CAD alebo vzorka, ak ho máte

Pred výrobou potvrdzujeme požiadavky na pracovný tlak a testovanie pre váš konkrétny dizajn. Neaplikujeme jedno všeobecné hodnotenie na každý zväz.

Kontrola kvality

Materiál – certifikát mlyna a kontrola PMI na vyžiadanie

Rozmery – skontrolované podľa schváleného výkresu

Závity – kontrolované správnym meradlom pre NPT, BSPT, BSPP alebo metrické

Tesniace plochy – opracované a skontrolované

Vizuálne – žiadne otrepy, škrabance alebo poškodenia

Montáž – komponenty a matica správne dosadajú

Skúška tlaku/tesnosti – na vyžiadanie, podľa vašej špecifikácie

Normy

Na hliníkové spojky sa nevzťahuje jedna „odborová norma“ ako na oceľové alebo železné armatúry. Pre hliník je relevantná norma ASME B16.52 – kované tvarovky z neželezných kovov so závitovými a nástrčkovými-zvarmi. ASTM B247 (výkovky), ASTM B221 (extrudovaná tyč) a ASTM B209 (doska) pokrývajú tvary materiálu.

Čo to pre vás znamená: zostavíme váš zväzok podľa vášho výkresu a podľa požiadaviek na materiál a kontrolu vášho projektu. Skontrolujeme štandard, ktorý chcete, a úprimne vám povieme, či platí pred výrobou. Netvrdíme štandardnú zhodu len preto, že materiálom je hliník.

Colné únie (OEM)

Pošlite nám výkres, vzorku alebo CAD súbor a my vyrobíme:

Neštandardné veľkosti

Ktorýkoľvek zo štyroch závitových systémov

Mužské / ženské kombinácie

Vlastné rozmery tela a rozloženie portov

Dizajn prepážky (cez panel alebo stenu nádrže)

Špeciálne tesnenie a povrchové úpravy

Špeciálna kontrola a dokumentácia

Zákazková práca je pre nás bežná. Ak štandardné spojenie nevyhovuje vášmu systému, vytvoríme taký, ktorý vyhovuje.

Pošlite nám nákres

InéHliníkové armatúry

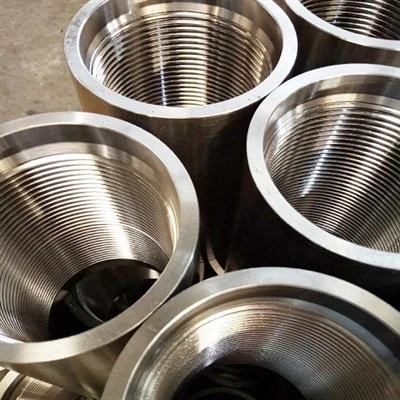

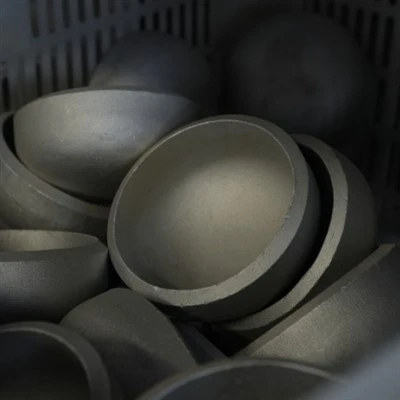

Vyrábame tiež hliníkové kolená, T-kusy, kríže, spojky, uzávery, redukcie, priechodky a príruby. Objednajte si celý zoznam kovania pre jeden projekt od jedného dodávateľa.

Obchodné podmienky

Balenie

Malé zväzky: individuálne chránené, balené v kartónoch

Hromadné objednávky: drevené palety; drevené debny alebo vystužené palety na export

Závity, tesniace plochy a opracované povrchy sú chránené proti nárazom a nečistotám pri preprave

FAQ

Čo je to hliníkový potrubný spoj?

Spojka je potrubná tvarovka, ktorá spája dva konce rúrok a môže sa neskôr otvoriť. Uvoľnite maticu a obe strany sa oddelia, aby ste mohli vytiahnuť čerpadlo, filter alebo ventil bez toho, aby ste museli rezať alebo otáčať celé potrubie.

Únia vs spojenie – aký je rozdiel?

Spojka je jednoduchý konektor; aby ste ho rozobrali, zvyčajne musíte vytiahnuť potrubie. Spojka je 3-dielna armatúra s maticou, takže sa otvára a zatvára v priebehu niekoľkých sekúnd. Vyberte si spojenie kdekoľvek, kde sekcia môže vyžadovať pravidelné odstránenie.

Aké vlákna môžete vytvoriť?

NPT, BSPT, BSPP a metrických. NPT a BSP sú rôzne systémy – povedzte nám závit na vašom potrubí alebo zariadení.

Aké zliatiny používate?

6061, 6063, 6082, 5083 a 5086. 6061 je bežnou voľbou pre obrobené spoje; 5083 / 5086 pre námornú službu.

Aký tlak znesie hliníková spojka?

Závisí od prevedenia – veľkosti, hrúbky steny, zliatiny, závitu a tesnenia. Pošlite nám svoj pracovný tlak a my vám potvrdíme jeho návrh.

Môžete vyrobiť hliníkové spoje na mieru?

áno. Vlastné veľkosti, závity, rozmery tela, dizajn prepážok, tesnenie a povrchové úpravy z vášho výkresu, súboru CAD alebo vzorky.

Môžem si k svojim spojkám objednať iné hliníkové armatúry?

Áno – kolená, T-kusy, spojky, uzávery, redukcie, príruby a ďalšie, všetko v jednej objednávke.
